By Francisco
#183196

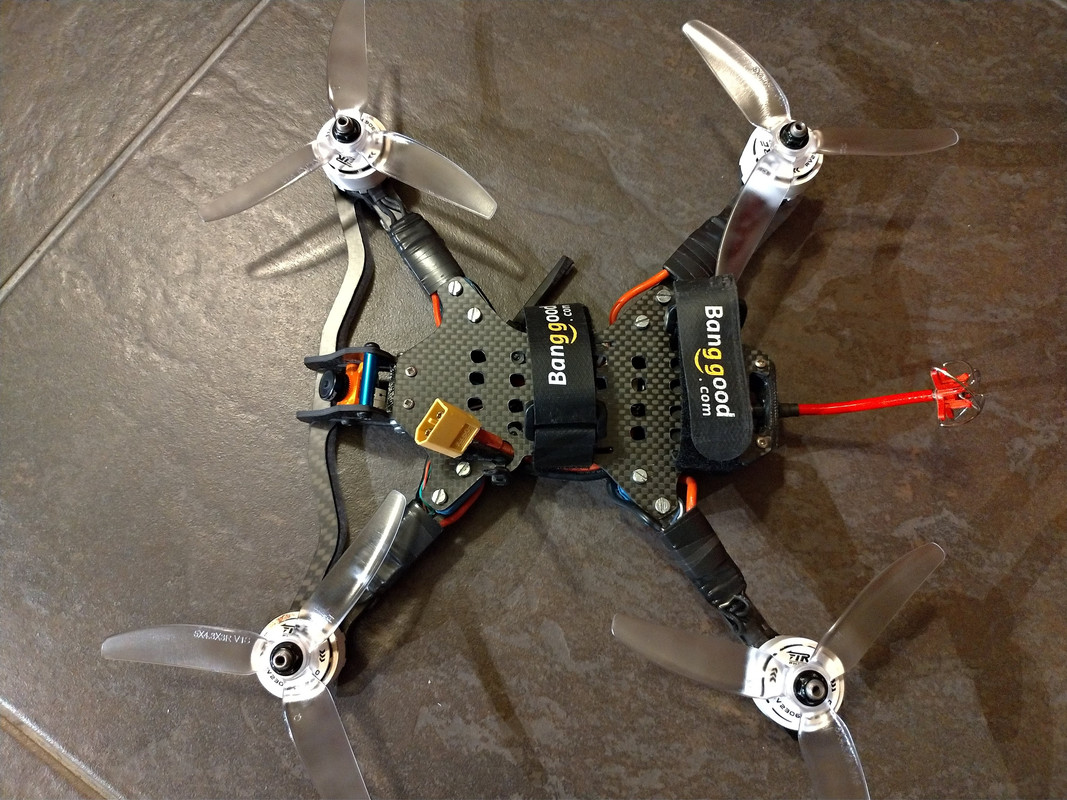

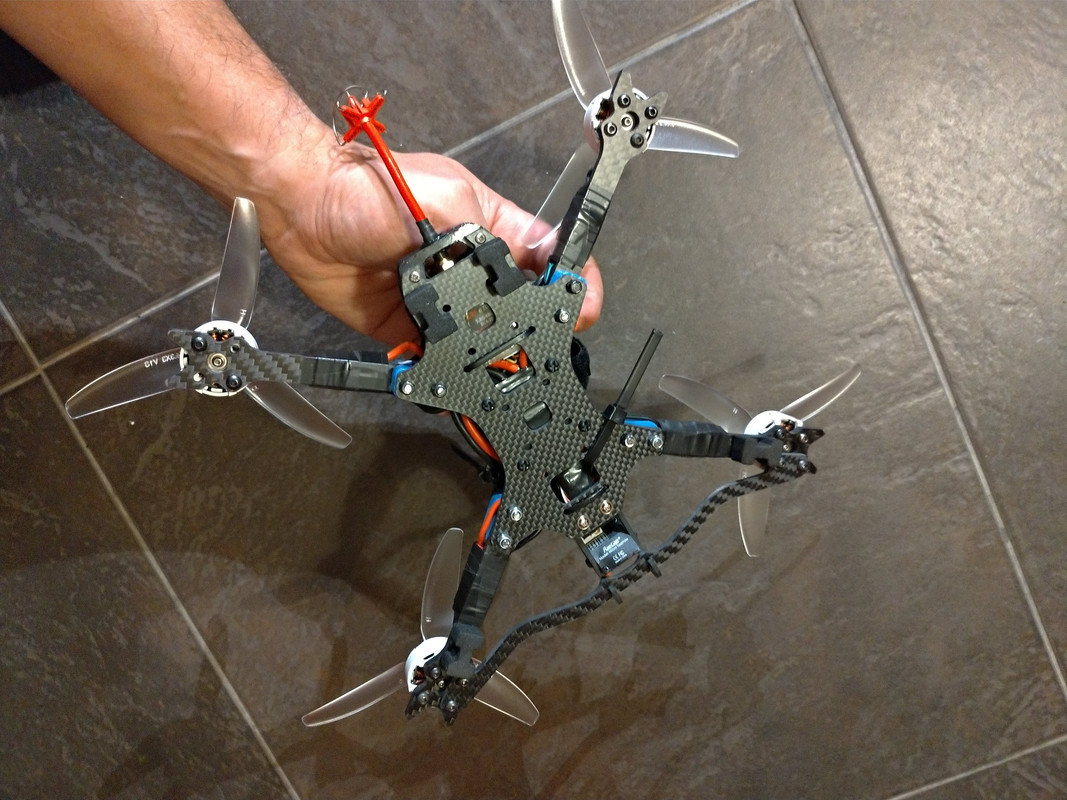

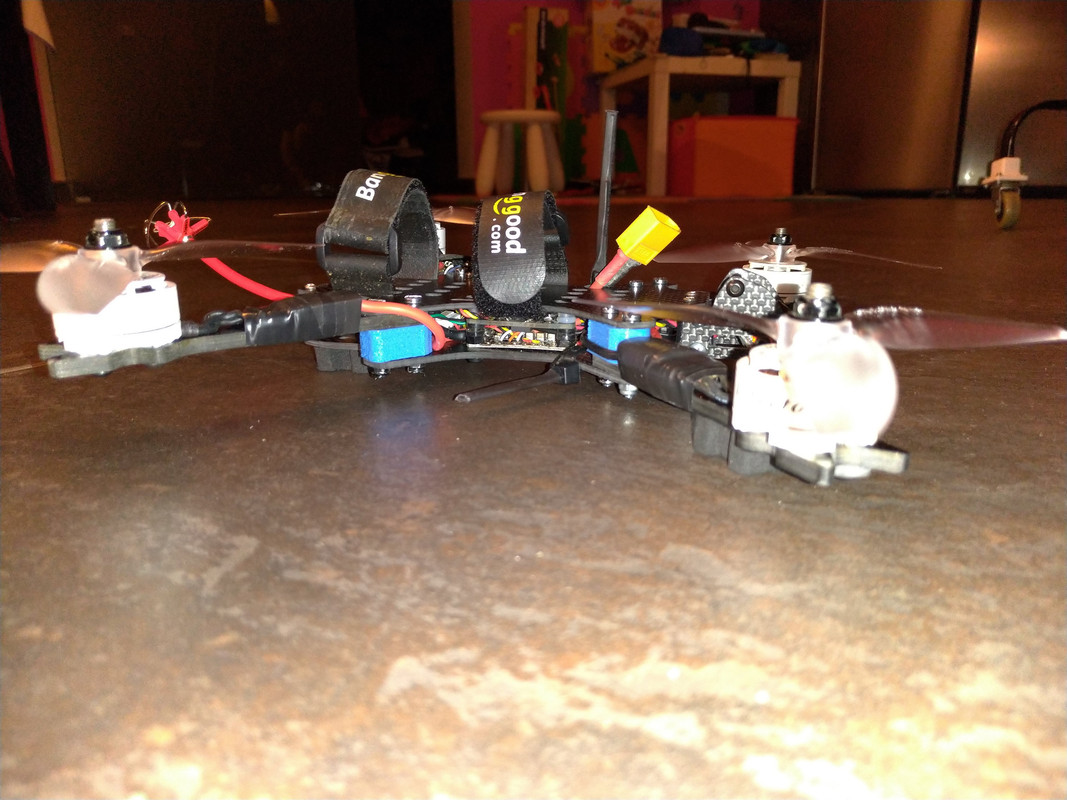

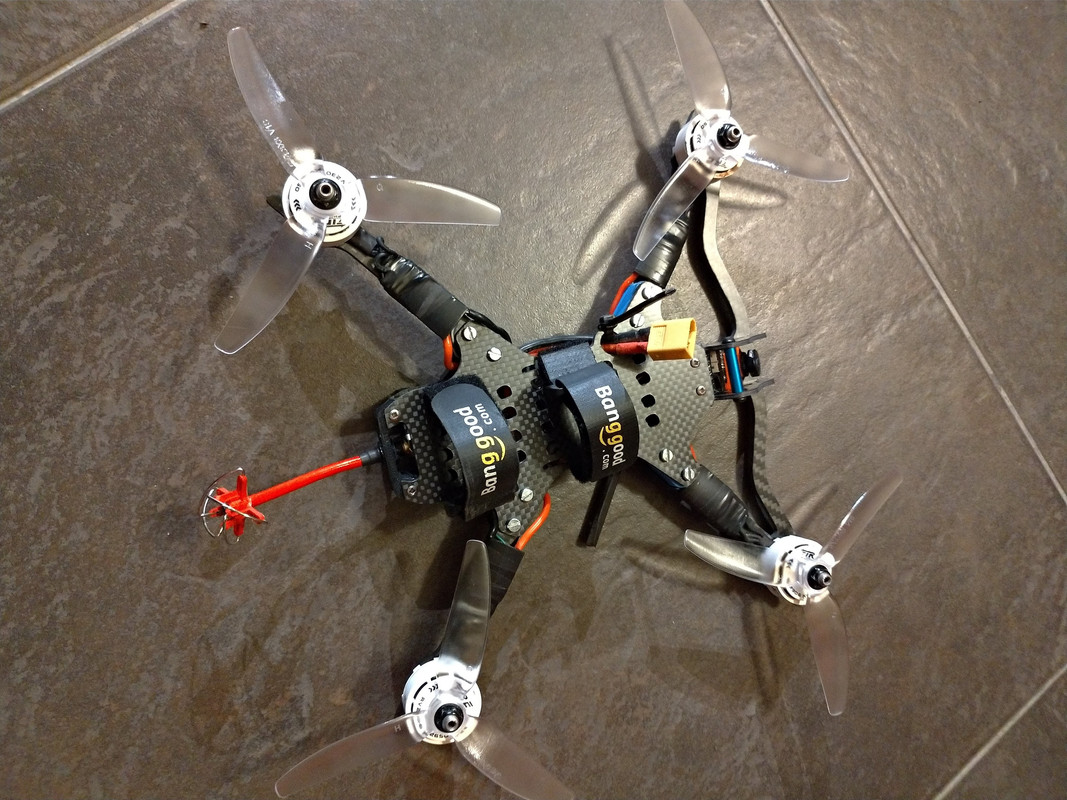

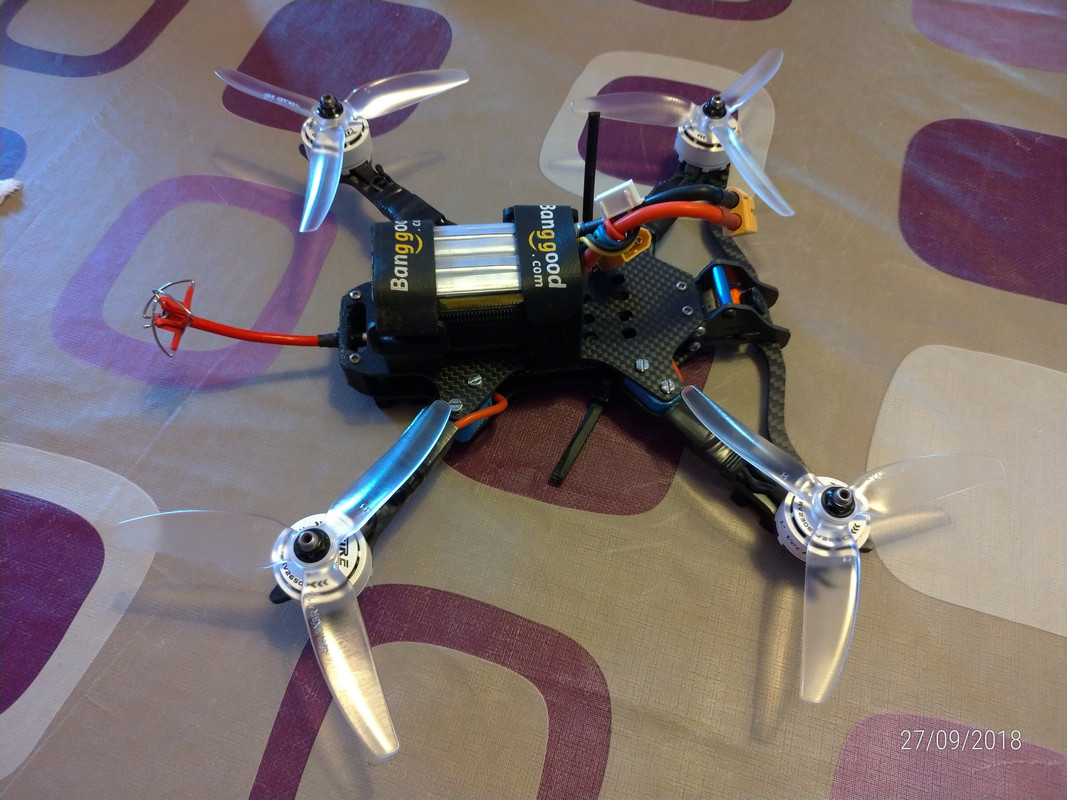

aqui ficam algumas fotos da frame que fiz no fds passado, apeteceu-me desenhar algo do género do smooth operator.
Tem algumas semelhanças, mas fica por aí, de resto nada em termos de tamanho, etc foi copiado, foi tudo feito a olho e sem olhar para o original.

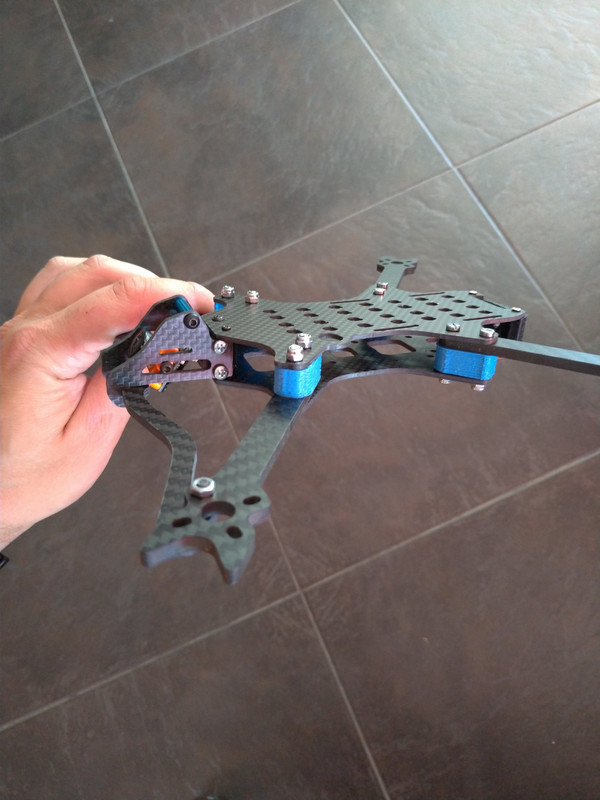

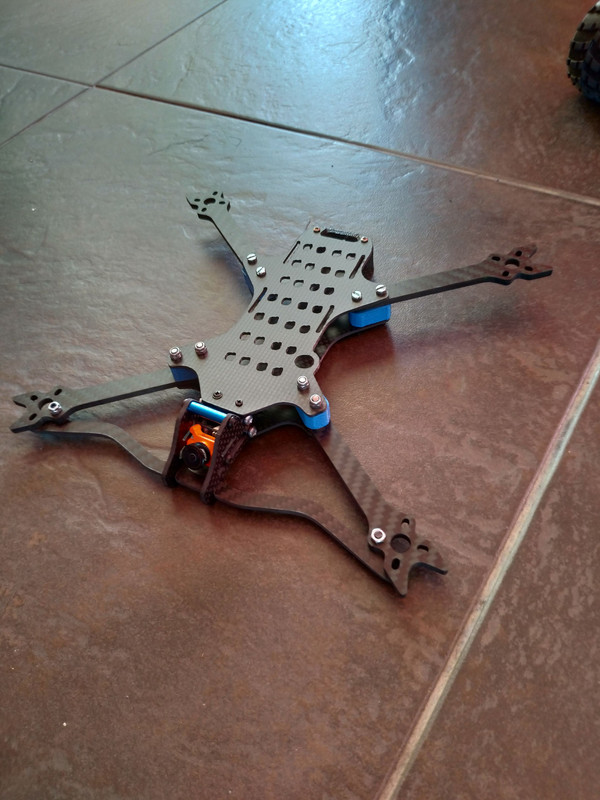

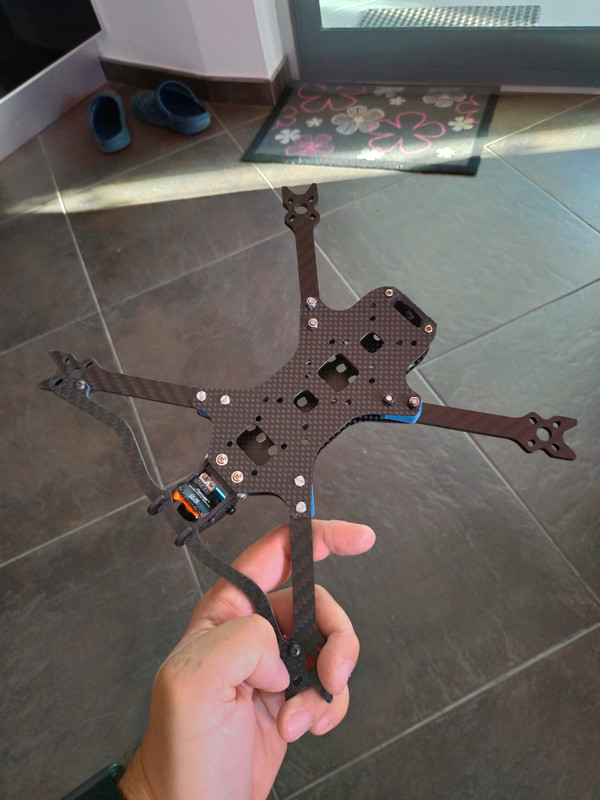

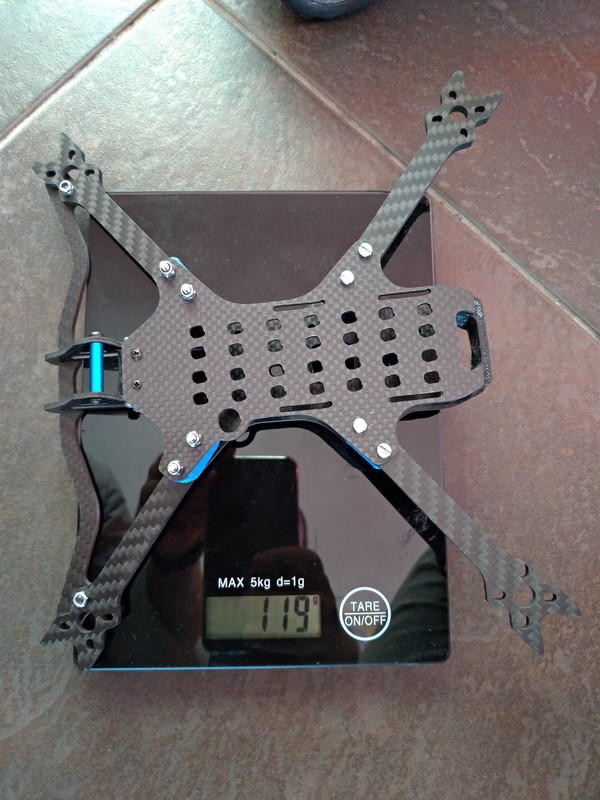

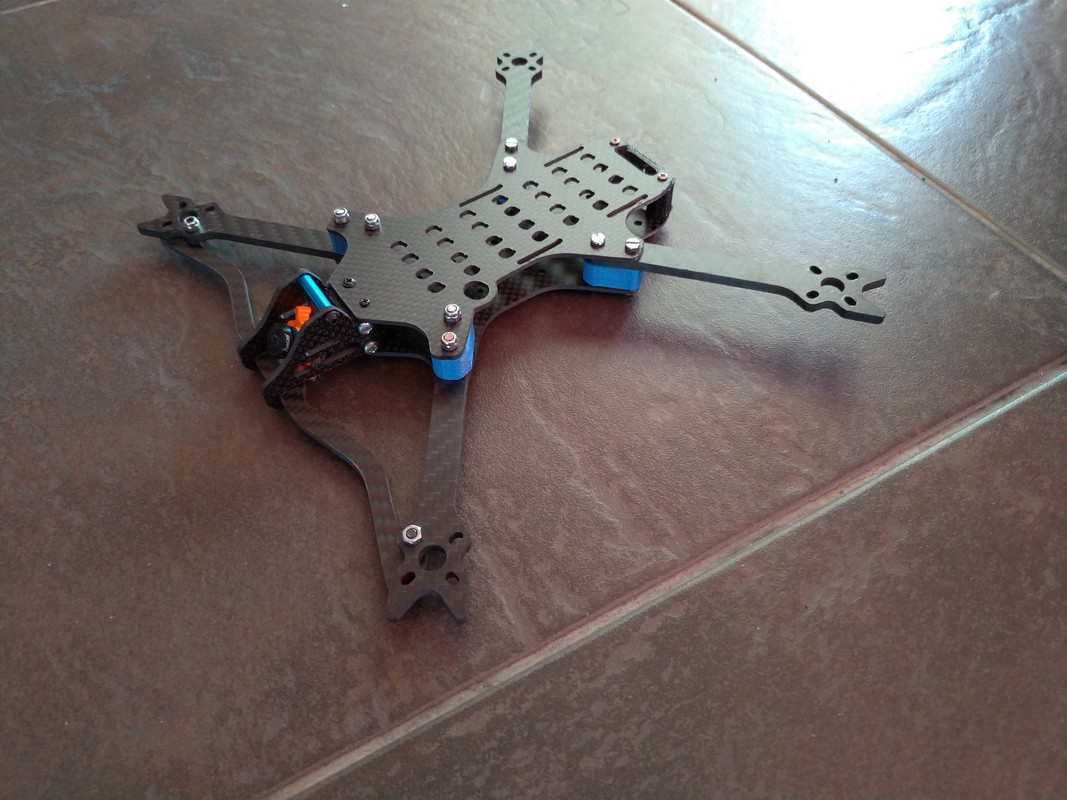

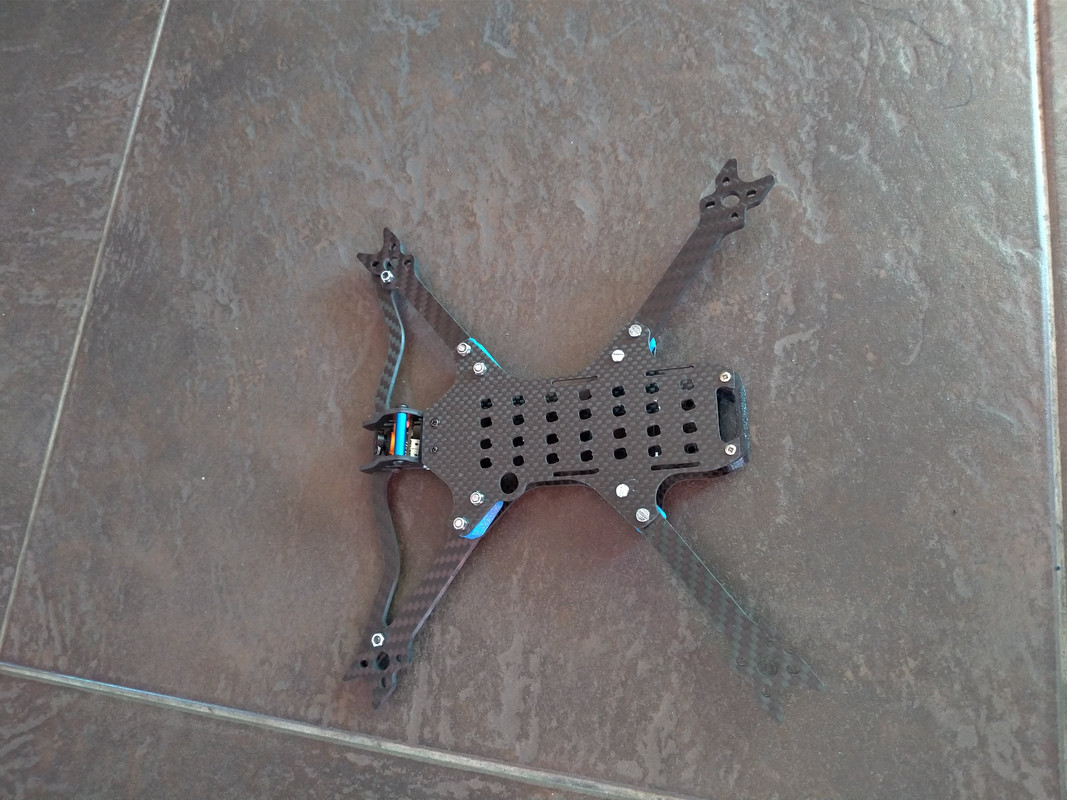

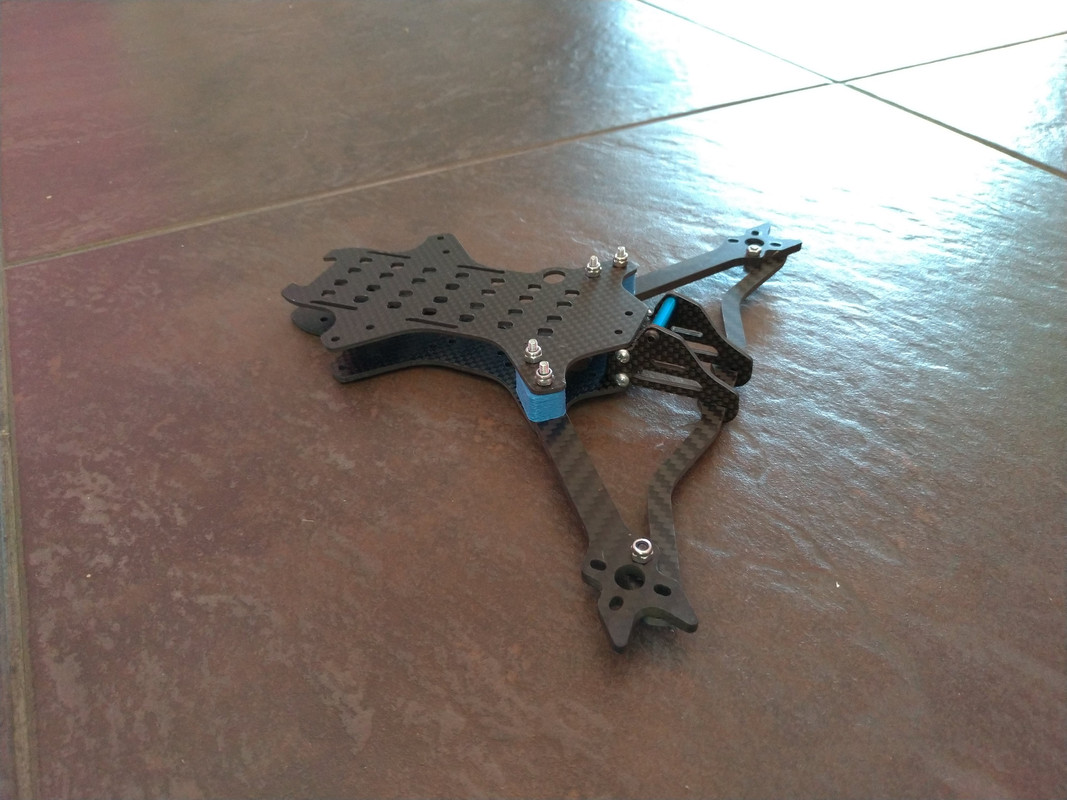

primeiro desenho/corte/montagem (aproveitando as peças doutro quad)
podia ter ficado melhor? sim claro na v0.02 que não sei se chego a fazer.

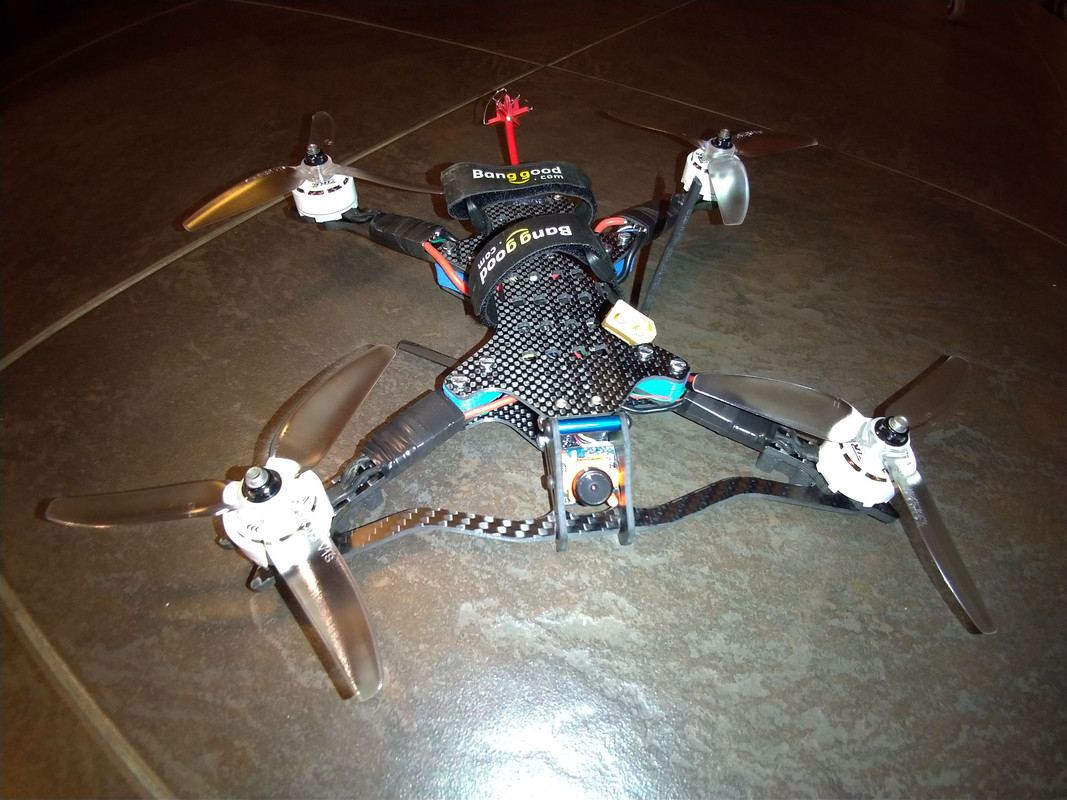

material:
controladora: kiss v1
esc: DYS DS30A
motores: AOK 2306 2650kv
Runcam sparrow micro v1
uma pdb penso que da matek
props: HQ 5x4.3x5

Falta fazer o suporte para a YI.
e arranjar uns parafusos de jeito m3 compridos que aqueles em cromado cinza ficam foleiros eheheh

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

e por fim um pequeno vídeo hoje de manhã antes de arranjar para o trabalho, muito à pressa, sem inventar porque não tinha tempo de o ir buscar caso fosse ao chão eheheh

nmirod, BruSoares, pedroabrunhosa and 1 others liked this
By nmirod
#183198
Está muito bacano, gosto muito do teu take num "smooth operator" style frame. E deve ficar mais em conta que pagar 100e pelo outro :lol:
Já agora por curiosidade, a quanto dirias que te fica um frame destes em termos de carbono?

Eu também ando com umas ideias de fazer um frame, alias até já comecei a desenhar algo no fusion 360, mas como não tenho CNC ainda tenho de arranjar um sitio onde cortar. Provavelmente um fablab ou algo do genero.
By Francisco
#183249
neste caso uma plate 30x20cm de 2mm chega e sobra para as plastes superior/inferior e também para as plates a frente, o preço pode rondar entre os 19 e 30€ por plate (ainda sobra carbono)

os braços neste caso usei uns que tinha spares da frame hantu, e o ideal é arranjares uns braços que hajam spares baratas, mandas vir os braços, depois o resto desenhas e fazes à volta disso.
isto porque o carbono de 4mm ou 5mm espessura é muito mais caro que o restante, mas às vezes pode-se arranjar promoções...
de qualquer forma se comprares uma plate de 4mm ou 5mm, 30x20cm, dará para muuuuitos braços!(individuais)

Em relação a este frame que fiz, vou ter de fazer umas pequenas mods nas plates que seguram a cam (aumentar ligeiramente)

aqui fica um video dele com a xiaomi yi em cima
